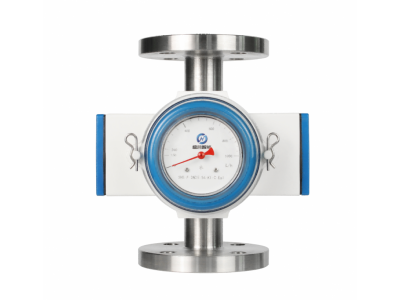

点击图片查看原图
主要特点：
·流线型结构设计、坚固耐用
·磁耦合测量系统
·垂直、水平方向安装任意，法兰或螺纹连接
·多种材料可选
·测量量程广
·清晰的流量显示刻度、读取方便，旋转指针
·1或2个流量限位开关点，量程内任意设置
技术参数|
仪表型号 |
SHS1 |
SHS2 |
SHS3 |
|
|
连接形式 |
螺纹连接 |
3/4"～2-1/2" |
- |
- |
|
法兰连接 |
- |
DN15-DN65 (1/2"～2-1/2") |
DN80-DN200 (3"～8") |
|
|
测量范围（m³/h） |
0.02-30 |
10-150 |
||
|
操作压力 |
螺纹连接 |
4.0Mpa |
- |
- |
|
法兰连接 |
- |
4.0Mpa |
1.6Mpa |
|
|
仪表材料 |
表体 |
304/316L |
||
|
外壳 |
塑料 |
|||
|
流体方向 |
垂直方向 水平方向 |
|||
|
介质温度℃ |
标准型 |
≤120 |
||
|
介质粘度mpa.s |
标准型 |
≤30 |
||
|
开关重复性 |
±2.5% |
|||
|
测量精度 |
±8%，±12% |
|||
|
报警开关 |
1个NC或1个NO触点（双稳态） |
|||
|
2个NC或2个NO触点（双稳态） |
||||
|
1个放大继电器的开关触点（双稳态） |
||||
|
2个放大继电器的开关触点（双稳态） |
||||
|
触点功率 |
10W（回路电源可采用24VDC或220VAC供电）， 建议使用24VDC供电 |
|||
|
1200W，可采用24VDC或220VAC供电） |
||||
|
放大继电器 |
供电 |
220VAC,24VDC |
||
|
响应时间 |
5-12ms |
|||
|
防护等级 |
IP65 |
|||
